Flurdecken aus Streckmetall nach System VES-L100-WA ist das bekannteste und einfachste Streckmetall-Deckensystem für Flure, da man hier die Elemente jederzeit aus Revisionsgründen aus einem Wandwinkel herausnehmen und wieder einlegen kann.

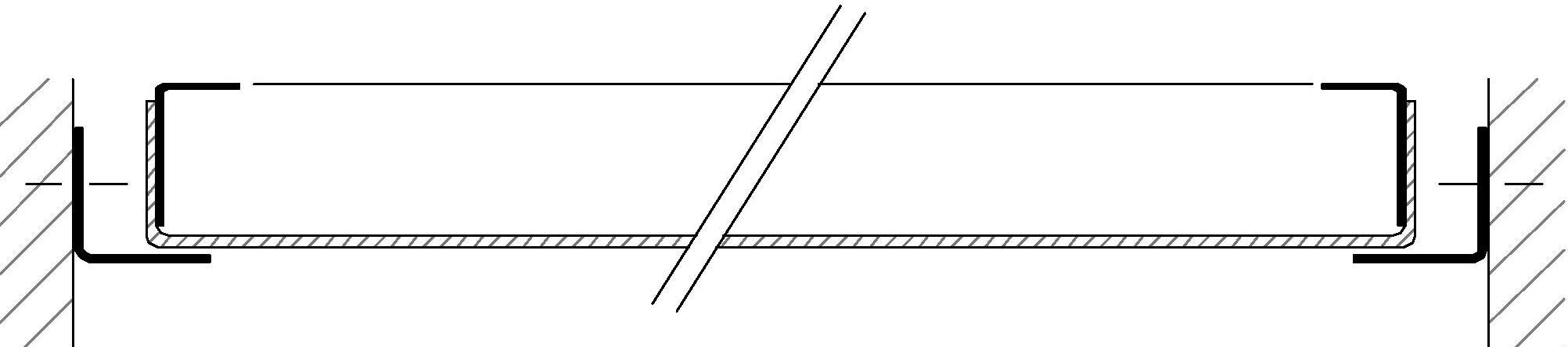

Konstruktion: VES-L100-WA1

Die Streckmetalldeckenplatten werden allseitig auf einen werkseitig mitgelieferten Stahl - Wandwinkel mit einer Kantung von mind. 30/30mm aufgelegt. Der Wandwinkel hat eine Mindest - Materialstärke von 1,5mm feuerverzinkten Stahl und wird in der Deckenfarbe mitlackiert. Auf Wunsch kann der Wandwinkel auf einer Schenkelseite zur Befestigung für den Wandbereich vorgelocht werden.

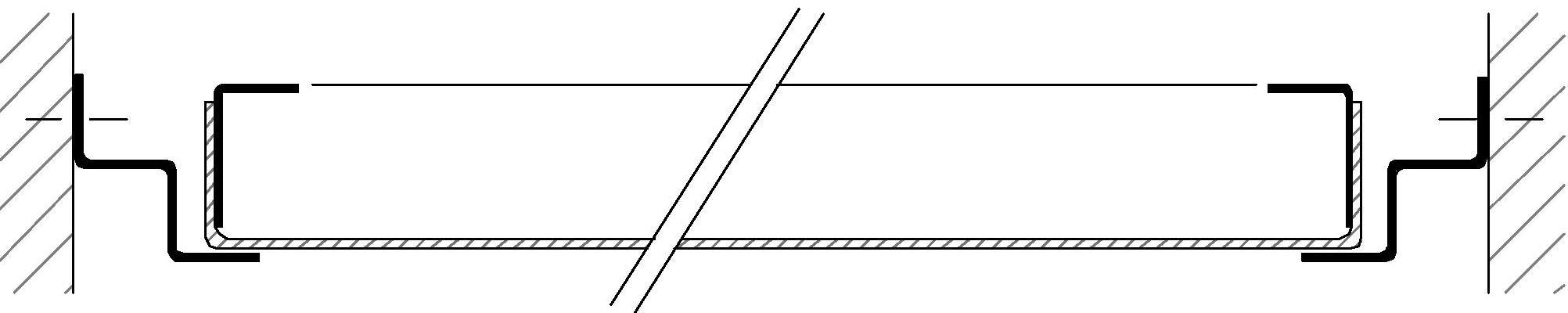

Konstruktion: VES-L100-WA2

Konstruktionsaufbau wie beim System WA1, jedoch mit einer allseitigen Schattenfuge von 30mm. Kantung: 30/30/30/30mm. Auf Wunsch kann der Stufenwinkel auch mit Lüftungsschlitzen geliefert werden.

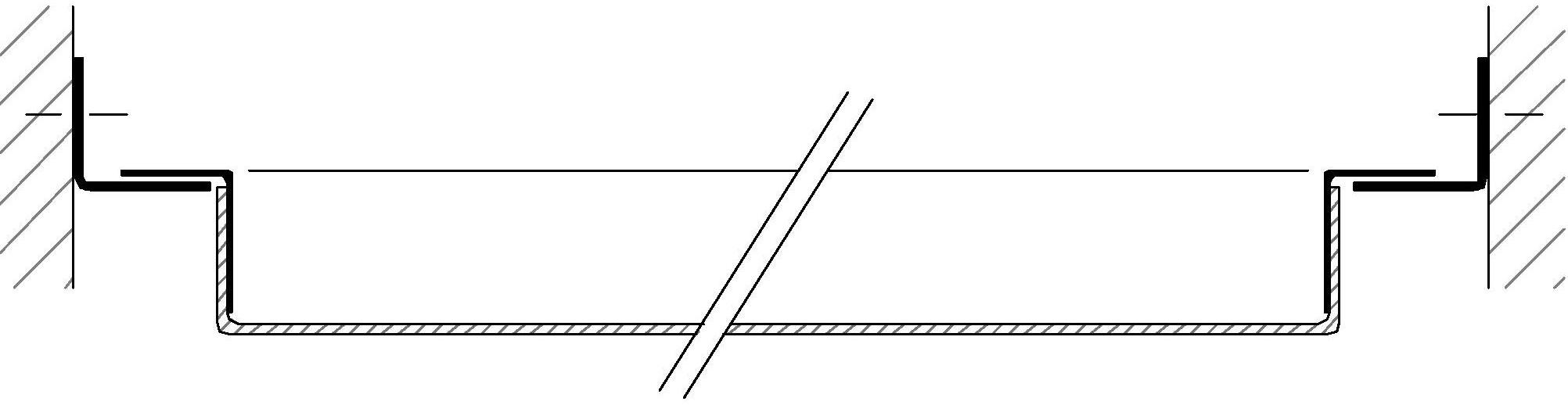

Konstruktion: VES-L100-WA3

Konstruktionsaufbau auch hier wie bei WA1, jedoch werden die Kantungen der Streckmetall - Elemente an den Stirnseiten ca. 15-20mm nach außen gekantet, so dass eine sichtbare Schattenfuge gebildet wird. Die Flurtoleranzen sollten hier möglichst gering ausfallen, da man im Gegensatz zur Version WA2 nur geringe Toleranzen ausgleichen kann.
