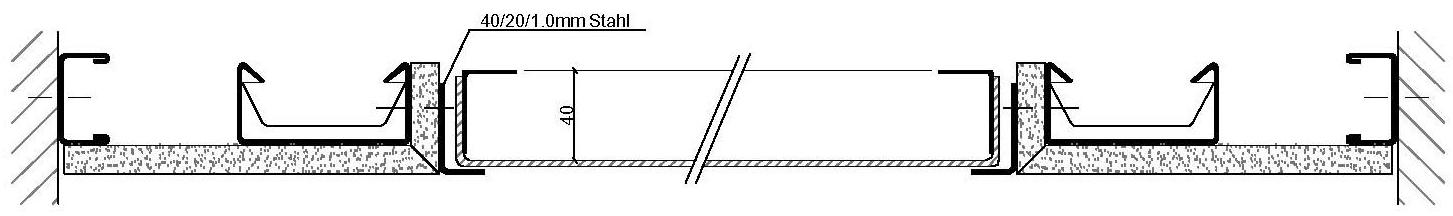

Konstruktion:
VES-L100-GK1
Die
Streckmetalldeckenplatten werden allseitig auf einen Stahl -
Wandwinkel mit einer Kantung von 40/20/1,0mm aufgelegt. Der
Wandwinkel hat eine Mindest - Materialstärke von 1,0mm
feuerverzinkten Stahl und wird in der Deckenfarbe mitlackiert. Der
Wandwinkel wird gemäss Detaildarstellung am GK-Fries und
CD-Profil befestigt.

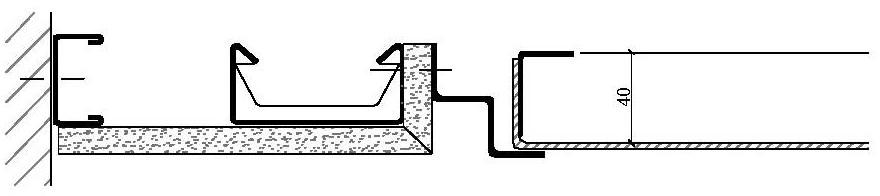

Konstruktion:
VES-L100-GK2
Konstruktionsaufbau
wie beim System VES-L100-GK1, jedoch mit einer allseitigen
Schattenfuge von 25mm. Kantung: 25/25/25/25mm. Auf Wunsch kann der
Stufenwinkel auch mit Lüftungsschlitzen geliefert werden.

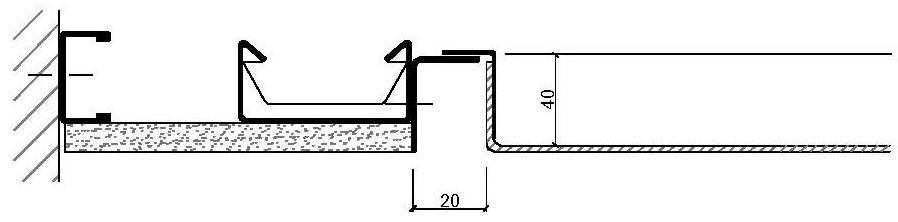

Konstruktion:
VES-L100-GK5
Konstruktionsaufbau
auch hier wie bei VES-L100-GK1, jedoch werden die Kantungen der
Streckmetall - Elemente an den Stirnseiten ca. 10-15mm nach außen
gekantet, so dass eine sichtbare Schattenfuge gebildet wird.
Dieses System ist in der Regel wesentlich anspruchsvoller als das
System VES-L100-GK2 ,ot ca- 25mm Schattenfuge
|
